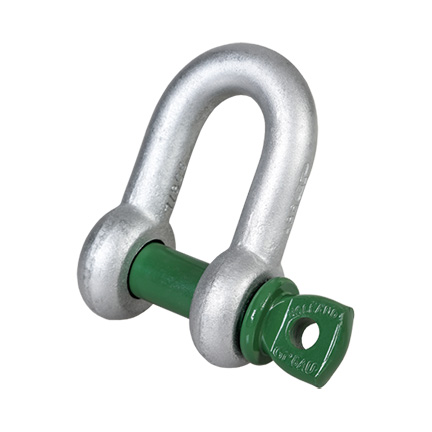

Manilha reta G-4151
Manilha reta pino grau 6 standard
- Corpo e pino em aço forjado de alta resistência grau 6 temperado e revenido
- Normas: EN 13889, ASME B30.26 e atende os requerimentos de performance da especificação federal americana US RR-C-271, Tipo IVB Classe 3.
- Temperatura: -40°C até +200°C
- Certificação: DNV 2.7-1ª, DNV 2.7-1b, DNV 2.22, CE
- Fator de Segurança 6:1
G-4151
| Descrição | CMT | Peso | Dimensões(mm) | Código | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | (kg/pc) | A | B | C | D | E | F | G | H | |||||
| G-4151-0,75T | 0,75 | 0,09 | 9 | 10 | 20 | 9 | 13,5 | 27 | 51 | 46,5 | 44041743 |
| ||
| G-4151-1T | 1 | 0,14 | 10 | 11 | 23 | 10 | 17 | 32 | 59 | 54 | 44041744 |
| ||
| G-4151-2T | 2 | 0,32 | 13,5 | 16 | 34 | 13 | 22 | 43 | 82 | 73 | 44041745 |
| ||
| G-4151-3,25T | 3,25 | 0,54 | 16 | 19 | 40 | 16 | 27 | 51 | 97 | 89 | 44041746 |
| ||
| G-4151-4,75T | 4,75 | 0,87 | 19 | 22 | 46 | 19 | 31 | 59 | 112 | 103 | 44041747 |
| ||
| G-4151-6,5T | 6,5 | 1,34 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 119 | 44041748 |
| ||
| G-4151-8,5T | 8,5 | 2,08 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 137 | 44041749 |
| ||
| G-4151-9,5T | 9,5 | 2,77 | 28 | 32 | 67 | 28 | 47 | 90 | 168 | 153 | 44041750 |
| ||
| G-4151-12T | 12 | 3,72 | 32 | 35 | 73 | 32 | 51 | 94 | 180 | 170 | 44041751 |
| ||
| G-4151-13,5T | 13,5 | 5,44 | 35 | 38 | 79 | 35 | 57 | 115 | 209 | 186 | 44041752 |
| ||
| G-4151-17T | 17 | 6,85 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 203 | 44041753 |
| ||
| G-4151-25T | 25 | 11,5 | 45 | 50 | 104 | 45 | 74 | 149 | 271 | 243 | 44041754 |
| ||
| G-4151-35T | 35 | 16,9 | 50 | 57 | 112 | 50 | 83 | 171 | 306 | 272 | 44041755 |
| ||
| G-4151-42,5T | 42,5 | 24,6 | 57 | 65 | 132 | 57 | 95 | 190 | 346 | 310 | 44041756 |
| ||
| G-4151-55T | 55 | 32,7 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 344 | 44041757 |
| ||
